AC2XABY-F 3x120+70 este un cablu de energie foarte robust, realizat pentru instalații trifazate de putere mare.
Este proiectat pentru infrastructură electrică dură, trasee industriale și zone unde protecția mecanică este esențială.

Utilizări recomandate:

• alimentări principale în industrie

• rețele de distribuție trifazată 0.6/1 kV

• alimentarea tablourilor generale și stațiilor LT

• trasee subterane în sol dificil sau pietros

• zone cu trafic greu, impact, tasări sau vibrații

• aplicații RU/RE/SE expuse

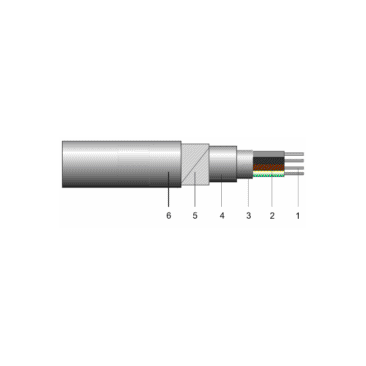

Structura cablului:

• 3 conductoare fază de 120 mm² aluminiu

• 1 conductor neutru de 70 mm² aluminiu

• izolație XLPE (X) – rezistentă termic și electric

• armură benzi de oțel (B) pentru protecție mecanică majoră

• manta exterioară PVC (Y) – rezistentă la sol și intemperii

Este un cablu rigid, masiv și conceput pentru durabilitate maximă.

Conductoare (Aluminiu – Unifilar, Clasa 1)

• Secțiuni:

  • 3 × 120 mm² (faze)

  • 1 × 70 mm² (neutru)

• Rezistență la 20°C:

  • 120 mm² → ~0.253 Ω/km

  • 70 mm² → ~0.443 Ω/km

Izolație – XLPE (X)

• Polietilenă reticulată

• Temperatura continuă: 90°C

• Scurtcircuit (1 s): 250°C

Armură – Benzi de Oțel (B)

• Protecție ridicată împotriva:

  • loviturilor mecanice

  • presiunii solului

  • obiectelor tăioase

  • vibrațiilor și tasării

• Recomandată pentru medii industriale sau șantiere

Manta Exterioară – PVC (Y)

• PVC dur, negru

• Rezistență excelentă la sol, uleiuri, umezeală și intemperii

Parametri Electrici

• Tensiune nominală: 0.6/1 kV

• Tensiune de încercare: 4 kV

• Curent admisibil orientativ:

  • 120 mm² Al:

    • 260–295 A în sol

    • 290–330 A în aer

  • 70 mm² Al:

    • 160–190 A

Caracteristici Instalare

• Moduri de montaj:

  • direct în sol

  • în tuburi subterane

  • exterior pe pereți sau în canale

  • zone industriale și medii dure

• Temperatură minimă instalare: –5°C

• Rază minimă curbură: 12 × diametrul cablului

• Cablul este rigid (unifilar + armură oțel)
